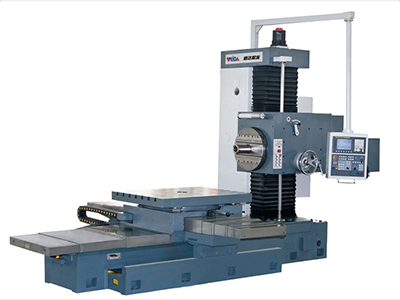

TPK611C 數控鏜銑床
產品分類： 臥式加工中心
主要產品有：龍門式、臥式、立式加工中心，五軸加工中心、數控銑床、普通銑床等機床設備
訂購熱線：18206320138
立即咨詢產品詳情
性能特點
※該系列機床采用單立柱、側掛箱的布局形式，工作臺采用四點定位、手動回轉的結構形式（可選擇鼠牙盤結構數控轉臺360°×1°或5°分度）。
※ X、Y、Z軸由數控系統控制，可實現三軸聯動。鏜軸進給可選用伺服電機控制，實現鏜軸的自動伸縮。
※X、Y、Z軸采用矩形滑動導軌，聚四氟乙烯貼塑工藝，吸震性好，精度高。
※ 主軸箱采用重錘平衡方式。主軸、平旋盤采用交流伺服電機控制。
標準配置
※ FANUC 0i MF
※手動回轉工作臺
選擇配置
※ 鼠牙盤結構數控轉臺
主要技術參數 | 單位 | TPK611C |
主軸直徑 | mm | Ф110 |
工作臺縱向行程Z | mm | 1350 |
工作臺橫向行程X | mm | 1250 |
主軸箱垂直行程Y | mm | 900 |
鏜軸軸向行程W | mm | 550 |
最大鏜孔直徑 | mm | Ф240 |
最大鉆孔直徑 | mm | Ф50 |
主軸的最大需用扭轉力距 | N.m | 1100 |
工作臺尺寸 | mm | 1320X1010 |
工作臺最大承重 | kg | 2500 |
主軸中心線至工作臺距離 | mm | 5-905 |
主軸錐度 | BT50 | |
平旋盤最大加工直徑 | mm | 630 |
平旋盤進給量范圍 | mm/min | 0.2-330 |
快速進給速度（X、Y、Z） | mm/min | 5000 |
主軸轉速范圍 | rpm | 12-1100 |
平旋盤轉速范圍 | rpm | 4-130 |
進給量范圍 | mm/min | 0.5-1000 |
主軸電機功率 | kW | 11/15 |
定位精度 | mm | 0.02/500 |
重復定位精度 | mm | 0.014/500 |
外形尺寸 | mm | 5375X2995X3035 |
整機重量 | kg | 12300 |
